Штора с пультом дистанционного управления. Как и куда подвести проводку?

Среди многообразия вариантов управления автоматическими карнизами, пульт ДУ, пожалуй, самый распространенный на сегодняшний день. Этот способ по сравнению с другими наиболее прост в реализации, практичен и удобен для пользователей. Пульты чаще всего используются переносные, ими удобно открывать и закрывать шторы из любой точки дома. Однако нередко запросы поступают и на настенные радиовыключатели, они закрепляются на стену, и выглядят как обычные проводные клавиши. Моторы в карниз для этого вида управления необходимо подбирать соответствующие - со встроенным приемником радиосигнала.

Передача управляющих команд при использовании пульта или настенного радиовыключателя осуществляется беспроводным способом - по зашифрованному радиоканалу определенной частоты. Этот протокол давно и успешно используется как в промышленности (например, авиа и ракетостроение), так и в быту (например, радиотелефоны и игрушки на радиоуправлении). В домашней автоматизации сейчас уже достаточно часто используется такой канал связи: по радиочастоте открываются и закрываются ворота, рольставни, маркизы, жалюзи, карнизы...
Этот протокол широко применяется в квартирах и загородных домах небольшой площади (до 100 кв.м.), поскольку передача сигнала ограничена. Как правило, радиосигнал устойчиво работает на расстоянии до 30-50 метров между пультом и приемником, однако это может зависеть от конфигурации помещений и материалов межкомнатных перегородок. Но, подчеркнем еще раз, электропроводка для передачи управляющих команд в этой схеме нам не потребуется.

А вот стандартное решение для подключения электроприводов жалюзи или карнизов - проводное, к электросети 220В. Конечно, сегодня все больше и больше устройств, в том числе и моторов, выпускают со встроенным аккумулятором, они не требуют предварительной подводки кабелей. Моторы с АКБ в сочетании с их предельными тяговыми усилиями отличаются от проводных с точки зрения мощности и длительности работы. Срок службы аккумулятора 4-5 лет, у обычного мотора он не ограничен, и подзаряжать его каждые 4-6 месяцев не нужно.

Так куда выводить же кабель? Какой кабель? Как это правильно сделать? Все эти вопросы тревожат каждого, кто решил оснастить свое жилище умными шторами. Постараемся кратко ответить на эти вопросы.

1. Кабель подводится к месту крепления электрокарниза, в непосредственной близости от правого или левого края его крепления (как правило моторы размещаются с краю солнцезащитной конструкции. Определитесь с типом системы и представьте как на вашем окне будет закреплена штора. Если нужна помощь специалиста, рекомендуем вызвать профессионального консультанта, он поможет подобрать тип с учетом конфигурации ваших оконных проемов.

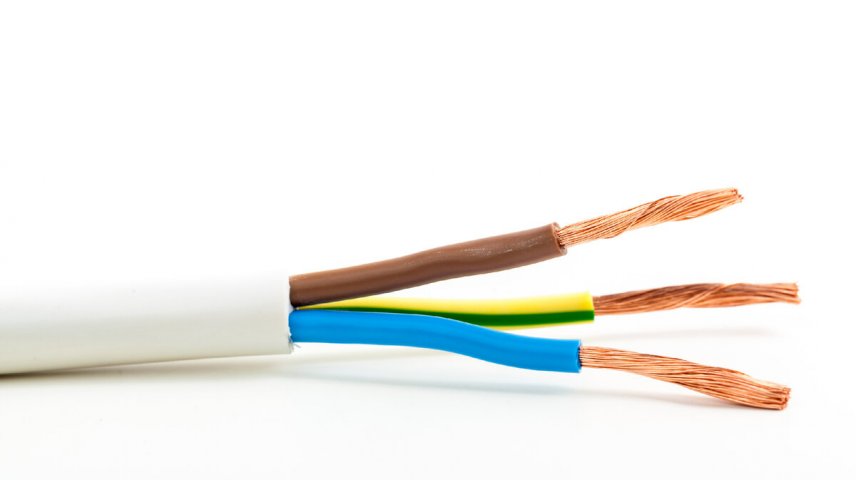

2. Для схемы с радиоуправлением достаточно подвести 3-жильный кабель (напр. марки ПВС 3*1.5). В некоторых случаях в непосредственной близости от электрокарниза выводят не просто провод, а устанавливают обычную розетку.

3. С эстетической точки зрения проводку лучше делать в процессе строительства дома или ремонта помещения. В этом случае подводку можно продумать заранее и сделать “невидимой”, разместив кабели в стенах или между перегородками. Однако, зачастую существует необходимость прокладки проводов уже после завершения ремонта, в таком случае рекомендуется т.н. открытый способ проводки с использованием кабель-каналов.

В любом случае необходимо помнить, что прокладка электрокабелей должна проводится с учетом особенностей отделки помещения, крепления карнизов и электрической мощности двигателей. В целях безопасности настоятельно рекомендуем доверять это только профессионалам, имеющим опыт подобной деятельности и удостоверение о допуске к работам с электроустановками.

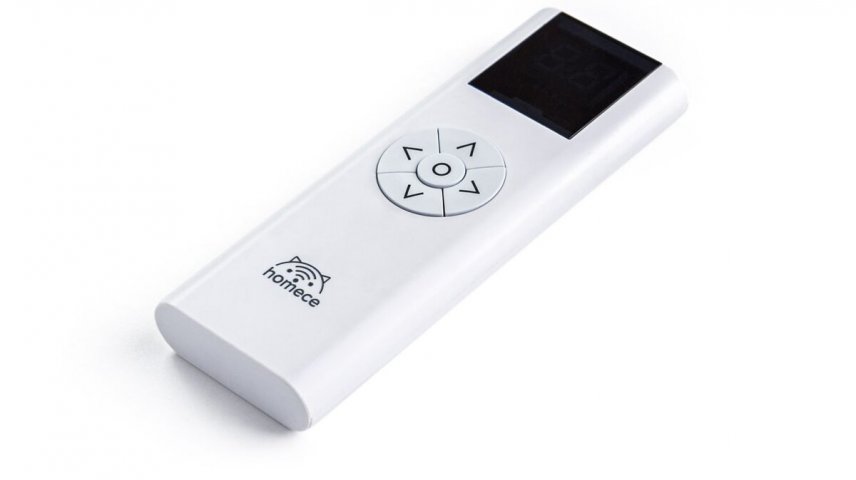

Мы предлагаем для управления вашими электрокарнизами 6 и 16-канальный пульты ДУ от бренда HOMECE, как наиболее удобные для программирования и использования. Так как многоканальный пульт можно будет использовать в случае установки в помещении дополнительных автоматических штор.
